graph representation of data structures in optimizer
Started by Adriano Langealmost 17 years ago10 messages
Hi,

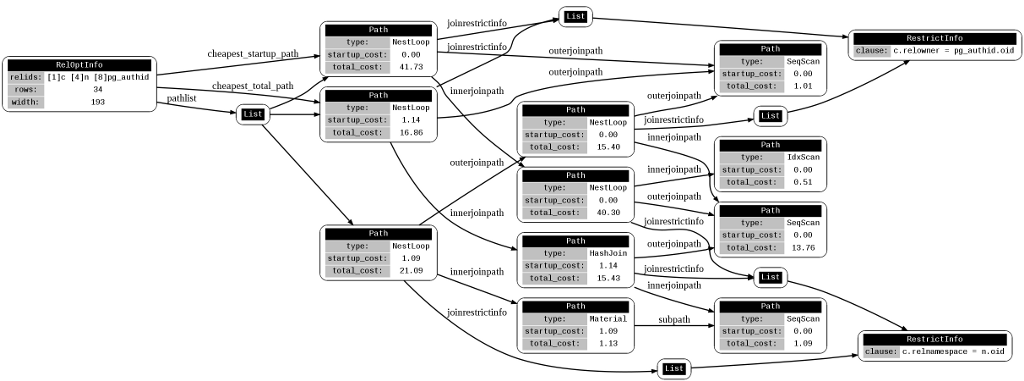

I'm interested in data representation and debug of optimizer routines.
Thus, I've changed the debug functions of allpaths.c to make a
graphviz-like output of RelOptInfo structure.
Any idea about this?
Is there some project or improvement like this?
Tanks,
Adriano Lange
C3SL/UFPR - www.c3sl.ufpr.br
